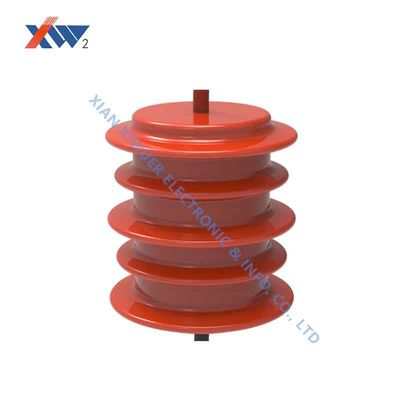

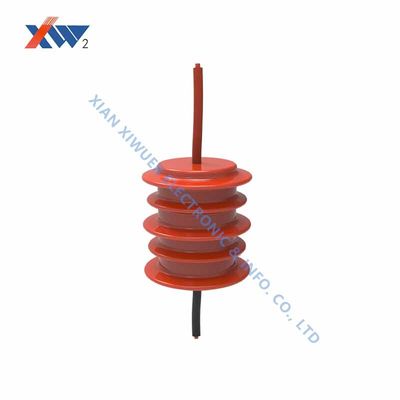

12KV ক্যাপাসিটিভ ভোল্টেজ ডিটেক্টর মিটারিং সার্কিট ব্রেকার ট্রান্সফরমার লাইভ লাইন সেন্সর ইউনিট

রিং গ্রিড ক্যাবিনেট, সার্কিট ব্রেকারে ব্যবহৃত OEM/ODM 10KV/12KV ফেজ সিকোয়েন্স মিটারিং ট্রান্সফরমার

ভূমিকা

ক্যাপাসিটিভ ভোল্টেজ মিটারিং এবং সুরক্ষা ট্রান্সফরমার হল ক্যাপাসিট্যান্স ডিভাইডিং ভোল্টেজের নীতি অনুসারে ডিজাইন করা একটি ইলেকট্রনিক ট্রান্সফরমার, যা 12KV কলামের সুইচ, রিং গ্রিড ক্যাবিনেট, সার্কিট ব্রেকার ইত্যাদির মতো সম্পূর্ণ সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। ফেজ সিকোয়েন্স ভোল্টেজ পরিমাপের একটি ফাংশন।

বৈদ্যুতিক পরামিতি

• 8~12KV ভোল্টেজ সময়-পরিবর্তন অনুপাত সঠিকতা: 3P;

• ফেজ সিকোয়েন্স ভোল্টেজ অনুপাত রেটিং: 10/√3 KV /3.25/√3 V

• 8~12KV ভোল্টেজ সময়-পরিবর্তন অনুপাত সঠিকতা: 0.5;

• পরিবেশগত সহ্য তাপমাত্রা: -40 °C ~ +70 °C;

• রেট ফ্রিকোয়েন্সি: 50HZ;

• রেটেড লোড: 5.1MΏ;

• সিস্টেম রেটেড ভোল্টেজ: 10KV/12KV;

• আংশিক স্রাব: 5 পিসি

• ভোল্টেজ সহ্য করুন: দুই মিনিটের জন্য 42KV এসি;

• বাজ শক: 75KV 15 বার প্রতিটি;

• পাওয়ার ফ্রিকোয়েন্সি: 48KV/1মিনিট

আমি

বৈদ্যুতিক নীতি

1. পণ্যের এই সিরিজটি ক্যাপাসিটিভ ভোল্টেজ বিভাগের নীতির উপর ভিত্তি করে।ক্যাপাসিটারের একটি গ্রুপ একই সময়ে প্রতিটি ট্রান্সফরমারে বসানো হয়, এবং ট্রান্সফরমারটি পরিমাপের জন্য ব্যবহৃত হয়;
2. তিনটি ট্রান্সফরমারকে তিন-ফেজ মিটারিং ফাংশন হিসাবে একত্রিত করুন;
3. প্রোডাক্ট সার্কিট ডায়াগ্রামে দেখানো হয়েছে, Ua, Ub, Uc হল তিন-ফেজ পরিমাপ, ট্রান্সফরমারে লো-ভোল্টেজ ক্যাপাসিটর তৈরি করা হয়েছে, এবং বাহ্যিক সিগন্যাল আউটপুট সরাসরি সংযুক্ত করা যেতে পারে (দুই-কোর শিল্ডেড তার, একটি কোর গ্রাউন্ডিং, এবং অন্যটি সিগন্যাল। আউটপুট)

আমি

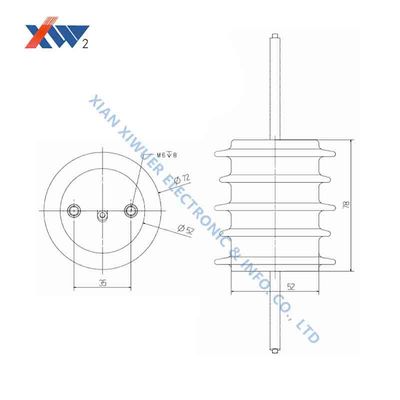

1. ব্যাস: 78 মিমি;উচ্চতা: 120 মিমি;
2. উচ্চ ভোল্টেজ ইনপুট সাইড: স্ক্রু M8*8mm;
3. নিম্ন ভোল্টেজ আউটপুট সাইড: 1 গ্রাউন্ডিং এবং 2 ফিক্সিং স্ক্রু: M10*12.5 মিমি;জিরো সিকোয়েন্স এবং ফেজ সিকোয়েন্স সিগন্যাল স্ক্রু: M6*6mm;4, শেড গভীরতা: 8.5 মিমি

কোম্পানী পরিচিতি

   Xian Xiwuer ইলেকট্রনিক এবং তথ্য.কোং, লিমিটেড শিয়ান শহরের বেগুয়ানে অবস্থিত4000 এলাকায় কভার㎡, 2300 জন কর্মচারী এবং প্রায় 580 জন প্রযুক্তিবিদ, তাদের মধ্যে 135 জন প্রকৌশলী, 21 জন সিনিয়র প্রকৌশলী রয়েছেন।কোম্পানির মোট সম্পদ 315 মিলিয়ন আরএমবি ইউয়ান, 137 মিলিয়ন আরএমবি ইউয়ানের স্থায়ী সম্পদ, যা মূলত ইলেকট্রনিক উপাদান উৎপাদনে নিযুক্ত একটি বড় উদ্যোগ।কোম্পানির Varistor, SPD এর বৃহত্তম উৎপাদন স্কেল আছে(সার্জ প্রতিরক্ষামূলক ডিভাইস)এবংএইচভি সিরামিক ক্যাপাসিটরচীনে, নিম্নলিখিত প্রধান পণ্যগুলির সাথে:

1. Varistors এবং SPD

4.থার্মিস্টর

       প্রধান উৎপাদন লাইন একটিd পরিদর্শন সরঞ্জাম এবং যন্ত্র জাপান, আমেরিকা, বেলজিয়াম এবং সুইজারল্যান্ড ইত্যাদি থেকে আমদানি করা হয়। দুটি নেতৃস্থানীয় পণ্যের বার্ষিক উত্পাদন ক্ষমতা যথাক্রমে 5 মিলিয়ন পিসি এবং 150 মিলিয়ন পিসিতে পৌঁছেছে, চীনে বাজারের ধারণ হার প্রায় 10%। এবং ক্রমাগত প্রযুক্তিগত উদ্ভাবনের দ্বারা যথাক্রমে 30%।কোম্পানির দ্বারা উত্পাদিত Varistors এবং SPD আন্তর্জাতিক বাজারে অনেক সুনাম উপভোগ করেছে, অনেক দেশ এবং অঞ্চল যেমন জাপান, মার্কিন যুক্তরাষ্ট্র, হংকং ইত্যাদিতে রপ্তানি হচ্ছে, ফিলিপস ইন্ডিয়া এবং মার্কিন যুক্তরাষ্ট্রে জিই-এর মতো গ্রাহকদের কাছে।ইতিমধ্যে কোরিয়ার এলজি কোম্পানির কাছে প্রচুর পরিমাণে বিক্রি করা হয়েছে, এবং এছাড়াও স্পেন এবং ভারত ইত্যাদিতে।

শুধুমাত্র পণ্যের গুণমান এবং প্রযুক্তিগত ক্ষমতা নয়, মডেলগুলির সম্পূর্ণতাও চীনের শীর্ষস্থানীয় স্থানে রয়েছে।প্রধান পণ্য CCEE, UL, VDE এবং TUV অনুমোদন পেয়েছে।1992 সাল থেকে ISO9000 এর প্রয়োজনীয়তা অনুসারে গুণমান ব্যবস্থা সেট আপ করা হয়েছিল, এবং জুলাই 1994 সালে DNV আন্তর্জাতিক সংস্থা দ্বারা ISO9002 অনুমোদন পাস করেছে, তারপর 2000 সালে ব্রিটিশ সংস্থা দ্বারা ISO9001 শংসাপত্র পেয়েছে, তারপরে আমরা উভয়েই প্রথম যারা অনুমোদিত চীনের উত্তর-পশ্চিম এলাকায় ISO9000 সার্টিফিকেশন এবং একই পেশা।আমরা পর্যায়ক্রমিক নিরীক্ষায় উত্তীর্ণ হয়েছি এবং মসৃণভাবে হল্যান্ডে অগাস্ট 1997 সালে নিবন্ধিত নতুন শংসাপত্র পেয়েছি;গুণমান সিস্টেম শক্তিশালী এবং ক্রমাগত সম্পন্ন হয়.এবং আমরা ISO18000 সার্টিফিকেটও পেয়েছি।

আমরা বিশ্বাস করি যে আমরা আমাদের চমৎকার মানের নিশ্চয়তা ক্ষমতা, প্রযুক্তিগত উন্নয়ন ক্ষমতা এবং সমৃদ্ধ উত্পাদন অভিজ্ঞতার ভিত্তিতে সবচেয়ে যুক্তিসঙ্গত মূল্য এবং সবচেয়ে কম ডেলিভারি সময় সহ দেশে এবং বিদেশে গ্রাহকদের সন্তুষ্ট পণ্য এবং পরিষেবা সরবরাহ করতে সক্ষম।
