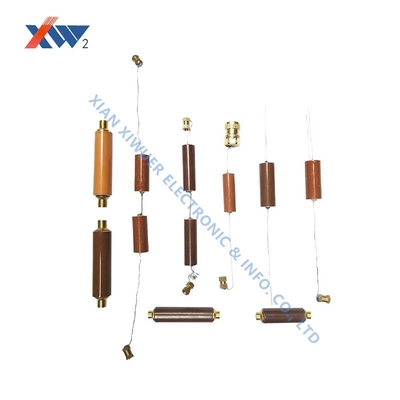

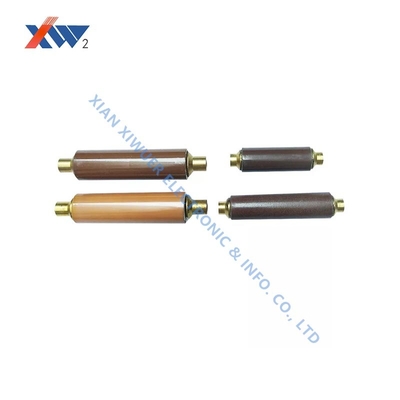

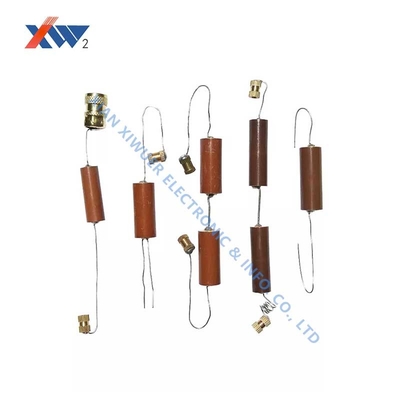

24kV 50pF উচ্চ ভোল্টেজ সিরামিক ক্যাপাসিটর কোর রড

24kV 50pF উচ্চ ভোল্টেজ সিরামিক ক্যাপাসিটর কোর রড

ব্র্যান্ডের নাম: XIWUER
মডেল নম্বর: 24 কেভি 50 পিএফ
MOQ: 1
দাম: আলোচনাযোগ্য
পেমেন্ট শর্তাবলী: এল/সি, টি/টি
সরবরাহ ক্ষমতা: বছরে 8,000,000
Detail Information
উৎপত্তি স্থল:
জিয়ান, চীন
সাক্ষ্যদান:
ISO9001,ISO14001,ISO45001
নামমাত্র ভোল্টেজ:
24 কেভি 50 পিএফ
নামমাত্র ক্যাপাসিট্যান্স (pF):
50pF
নামমাত্র ক্যাপাসিট্যান্স রেঞ্জেটেস্ট ফ্রিকোয়েন্সি: 1kHz+20%টেস্টভোল্টেজ:
1V+0.2V: 45 ~ 50
ভোল্টেজ সহ্য করা (অন্তরক তেল মধ্যে):
70kVAc/5 মিনিট
আংশিক স্রাব:
26.4kvac≤10pc
বজ্রপাত KV1.2/5μs:
125
প্যাকেজিং বিবরণ:
কার্টুন
যোগানের ক্ষমতা:
বছরে 8,000,000
বিশেষভাবে তুলে ধরা:

২৪ কেভি হাই ভোল্টেজ সিরামিক ক্যাপাসিটর

,

50pF উচ্চ ভোল্টেজ সিরামিক ক্যাপাসিটর

,

কোর রড হাই ভোল্টেজ সিরামিক ক্যাপাসিটর

পণ্য বিবরণ
উচ্চ ভোল্টেজ সিরামিক ক্যাপাসিটর কোর রড 24kV 50pF
টেকনিক্যাল স্পেসিফিকেশন
বৈশিষ্ট্য মূল্য
নামমাত্র ভোল্টেজ 24kV 50pF
নামমাত্র ধারণক্ষমতা (পিএফ) ৫০ পিএফ
নামমাত্র ধারণক্ষমতা পরিসীমা
পরীক্ষার ফ্রিকোয়েন্সিঃ 1kHz+20%
পরীক্ষার ভোল্টেজ
1V+0.2V:45~50
ভোল্টেজ প্রতিরোধ করুন (ইন-ইসোলেশন তেল) 70kVAC/5min
আংশিক ছাড় 26.4kVAC≤10pC
বজ্রপাতের ধাক্কা kV1.2/5μs 125
মূল বৈশিষ্ট্য
  • নামমাত্র ভোল্টেজঃ 24kVAC
  • নামমাত্র ধারণক্ষমতাঃ 50pF
  • নামমাত্র ক্যাপাসিট্যান্স পরিসীমাঃ 45 ~ 50 1kHz + 20% পরীক্ষার ফ্রিকোয়েন্সিতে
  • প্রতিরোধ ভোল্টেজঃ 70kVAC/5min আইসোলেটিং তেল মধ্যে
  • আংশিক নিষ্কাশনঃ ≤10pC 26.4kVAC এ
  • বজ্রপাতঃ 125kV (1.2/5μs)
অ্যাপ্লিকেশন এলাকা

ভ্যাকুয়াম বিচ্ছিন্নকারী (সার্কিট ব্রেকার কোর):ধাতব সিরামিক কোর রড (অ্যালুমিনিয়াম ভিত্তিক) ভ্যাকুয়াম ইন্টারপুটারের গহ্বর তৈরি করতে ব্যবহৃত হয়, উচ্চ-ভোল্টেজ বর্তমানের বিচ্ছিন্নতার জন্য বায়ুরোধী সিলিং এবং বৈদ্যুতিক নিরোধক সরবরাহ করে।অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে খনির সার্কিট ব্রেকার এবং জেনারেটর সুরক্ষা সিস্টেম.

লাইভ ডিসপ্লে ডিভাইসঃউচ্চ-ভোল্টেজ কন্ডাক্টরের অবস্থা, সার্কিট ব্রেকার (এসএফ৬ এবং ভ্যাকুয়াম টাইপ), বজ্রপাতকারী এবং যন্ত্র ট্রান্সফরমার রিয়েল টাইমে নির্দেশ করার জন্য ১০ কেভি-৪০.৫ কেভি পাওয়ার সিস্টেমে ব্যবহৃত হয়,অপারেটরদের নিরাপত্তা নিশ্চিত করা.

সাধারণ পরামিতিঃক্যাপাসিট্যান্স 10pF-230pF (যেমন, 90pF 24kV এ), 68kV (পাওয়ার ফ্রিকোয়েন্সি) এবং 125kV (বৃষ্টি প্রবণতা) এর সহ্য করার ভোল্টেজ সহ।

ব্যবহারের নির্দেশাবলী
  • যদি অন্যথায় নির্দিষ্ট না করা হয় তবে নামমাত্র ভোল্টেজের ১.১ গুণে আংশিক স্রাব ৫ পিসি অতিক্রম করবে না
  • স্ট্যান্ডার্ড DL/T538-2006 (উচ্চ ভোল্টেজ উপস্থিতি নির্দেশক ডিভাইস) মেনে চলে
  • অনুরোধের ভিত্তিতে কাস্টমাইজড মাত্রা উপলব্ধ
  • পণ্যকে ক্ষতি, আর্দ্রতা এবং দূষণ থেকে রক্ষা করুন
  • স্ট্যান্ডার্ড JBT10305-2001 (3.6kV-40.5kV উচ্চ ভোল্টেজ সরঞ্জামগুলিতে জৈব পদার্থের পোস্ট আইসোলেটরের জন্য প্রযুক্তিগত শর্তাবলী)
১০০ মিটারের নিচে বা উচ্চ উচ্চতার এলাকায় ইনস্টলেশনের জন্য, অনুগ্রহ করে অর্ডার নোটগুলিতে উল্লেখ করুন।
