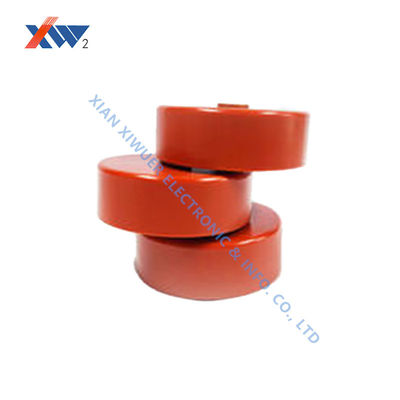

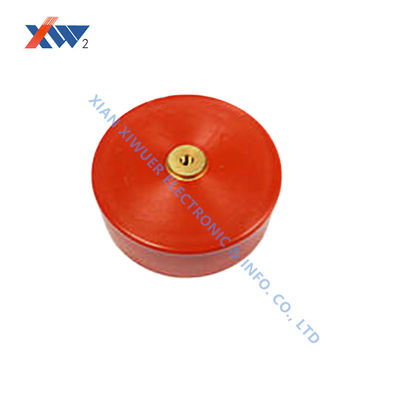

High Voltage Doorknob Capacitor for Synchrotron Radiation Source with DC Link Support and Pulse Energy Buffering

  • High Voltage Doorknob Capacitor for Synchrotron Radiation Source with DC Link Support and Pulse Energy Buffering
  • High Voltage Doorknob Capacitor for Synchrotron Radiation Source with DC Link Support and Pulse Energy Buffering
উৎপত্তি স্থল জিয়ান, চীন
পরিচিতিমুলক নাম XIWUER
সাক্ষ্যদান ISO9001,ISO14001,ISO45001
নথি High Voltage Ceramic Capaci...25.pdf
ন্যূনতম চাহিদার পরিমাণ 1 পিসি
মূল্য আলোচনাযোগ্য
প্যাকেজিং বিবরণ কার্টন
ডেলিভারি সময় 5-7 দিন
পরিশোধের শর্ত এল/সি, টি/টি
যোগানের ক্ষমতা বছরে 4,000,000 পিসি

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.

হোয়াটসঅ্যাপ:0086 18588475571

Wechat: 0086 18588475571

স্কাইপ: sales10@aixton.com

যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
অপব্যয় ≦০.০০৪০ সহ্যকারী ভোল্টেজ 1.5ur ● 1 মিনিট
নিরোধক প্রতিরোধ ≧ 1.0 × 105MΩ Ω
বিশেষভাবে তুলে ধরা

Synchrotron Radiation Source High Voltage Doorknob Capacitor

,

DC Link Support HV Doorknob Capacitor

,

Pulse Energy Buffering Ceramic Doorknob Capacitor
আপনি আপনার প্রয়োজনীয় পণ্যগুলি টিক দিতে পারেন এবং বার্তা বোর্ডে আমাদের সাথে যোগাযোগ করতে পারেন।
একটি বার্তা রেখে যান
পণ্যের বর্ণনা
High-Voltage Doorknob Capacitor for Synchrotron Radiation Source Applications
High Voltage Doorknob Capacitor for Synchrotron Radiation Source with DC Link Support and Pulse Energy Buffering 0
Core Functions and Applications

In synchrotron radiation source high-voltage power supply systems, doorknob capacitors perform two critical functions:

  • DC Link Support and Filtering: Positioned at switching power supply outputs, they form the core of π-type or LC filter networks. Their superior high-frequency response and low equivalent series resistance effectively suppress high-frequency ripple, delivering smooth DC high voltage for electron guns and accelerating cavities.
  • Pulse Energy Buffering and Release: In pulsed magnet power supplies (including beam kicker and correction magnet power supplies), these capacitors serve as instantaneous energy reservoirs. They charge and discharge within milliseconds or microseconds, delivering high-peak pulse currents to ensure fast magnetic field waveform rise times and precise flat tops for accurate electron injection and extraction.
Technical Specifications
No. Specification Dissipation Withstanding voltage Insulation resistance Dimension(mm)
1 20kV-2000pF








≦0.0040








1.5Ur● 1min








≧1.0×105MΩ

 D H L D M
2 20kV-10000pF 45 19 23 12 5
3 20kV-18000pF 65 15 19 12 5
4 30kV-1000pF 80 17 25 12 5
5 30kV-2700pF 45 24 32 12 4
6 30kV-12000pF 60 20 28 12 4
7 40kV-150pF 20 33 41 8 4
8 40kV-500pF 28 33 41 8 4
9 40kV-7500pF 80 24 29 12 6
10 40kV-10000pF 80 22 26 16 5
11 50kV-1000pF 50 30 34 12 4
12 50kV-1000pF 32 27 31 16 5
13 50kV-5600pF 80 31 35 16 5
14 60kV-1500pF 50 31 34 12 5
15 60kV-3000pF 65 32 35 16 5
16 100kV-500pF 50 54 58 12 5
17 100kV-2000pF 51 32 35 16 5
18 Insulator type 100kV-1500pF 68 36 40 16 5
19 150kV-820pF 65 95 100 12 5
20 200kV-600pF 50 90 94 16 5
