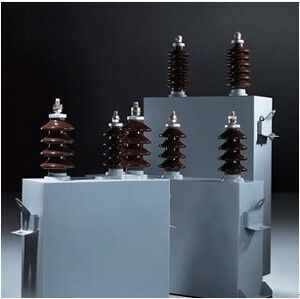

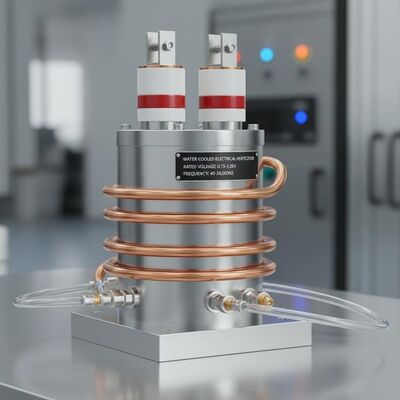

উচ্চ ভোল্টেজ অ্যাপ্লিকেশনের জন্য নামমাত্র ভোল্টেজ 0.75-1.2kV এবং ফ্রিকোয়েন্সি 40-24,000Hz সহ জল-শীতল বৈদ্যুতিক গরম করার ক্যাপাসিটর

• ক্যাপাসিট্যান্স বিচ্যুতিঃ ± 10%। প্রতিটি ফেজ এবং গ্রুপের জন্য সর্বাধিক এবং সর্বনিম্ন ক্যাপাসিট্যান্স মানের অনুপাত 1 অতিক্রম করবে না।1.
• ডাইলেক্ট্রিক ক্ষতি ট্যাঞ্জেন্ট tanδ (পুরো ফিল্ম ডাইলেক্ট্রিকের জন্য) নামমাত্র ভোল্টেজ Un এবং 20°C এঃ
  • Un ≤ 1kV: tanδ ≤ 0.0015
  • Un > 1kV: tanδ ≤ 0.0012
• আইসোলেশন শক্তিঃ টার্মিনাল এবং হাউজিংয়ের মধ্যে 1 মিনিটের জন্য 1kV পাওয়ার ফ্রিকোয়েন্সি পরীক্ষার ভোল্টেজ সহ্য করে।
• ঠান্ডা জল প্রবেশের তাপমাত্রা 30°C অতিক্রম করতে পারবে না।
  • Qn ≤ 1000 kvar এর ক্যাপাসিটরগুলির জন্য, জল প্রবাহের হার ≥ 4 L/min
  • Qn ≥ 1000 kvar এর ক্যাপাসিটরগুলির জন্য, পানির প্রবাহের হার ≥ 6 L/min
• দীর্ঘমেয়াদী অপারেটিং ওভারভোল্টেজ (২৪ ঘণ্টার মধ্যে ৪ ঘণ্টার বেশি নয়) ১.১ ইউন অতিক্রম করতে পারবে না।
• দীর্ঘমেয়াদী অপারেটিং ওভারকরেন্ট (হারমোনিক কারেন্ট সহ) 1.35 ইঞ্চি অতিক্রম করবে না।
• ইনডোর ইনস্টলেশন, উচ্চতা 1000m অতিক্রম না করে।
• ইনস্টলেশন এবং অপারেশন সাইটের পরিবেষ্টিত বায়ুর তাপমাত্রা 50°C অতিক্রম করতে পারবে না।
• শক্তিশালী যান্ত্রিক কম্পন, ক্ষতিকারক গ্যাস/বাষ্প এবং বিস্ফোরক ধুলো থেকে মুক্ত ইনস্টলেশন সাইট।
• RWM এবং RFM জল-শীতল, সম্পূর্ণ ফিল্ম বৈদ্যুতিক গরম ক্যাপাসিটার JB71 মেনে চলে

মূলত নিয়ন্ত্রণযোগ্য বা নিয়মিত এসি পাওয়ার সিস্টেমে ব্যবহৃত হয় যার নামমাত্র ভোল্টেজ 3.6kV এর বেশি নয় এবং 40 থেকে 24,000Hz পর্যন্ত ফ্রিকোয়েন্সি রয়েছে।বিশেষভাবে ইন্ডাকশন গরম করার ক্ষেত্রে পাওয়ার ফ্যাক্টর উন্নত করার জন্য ডিজাইন করা, গলানো এবং stirring, বা ঢালাই সরঞ্জাম, সেইসাথে অনুরূপ অ্যাপ্লিকেশন.

বৈদ্যুতিক গরম করার ক্যাপাসিটার নিম্নলিখিত প্রধান উপাদান গঠিতঃ

• কোর:কোরটিতে একাধিক সমান্তরাল উপাদান রয়েছে। প্রতিটি ক্যাপাসিটর উপাদান ক্যাপাসিটর কাগজ (ডিলেক্ট্রিক) এবং অ্যালুমিনিয়াম কন্ডাক্টর (প্লেট) থেকে ঘূর্ণিত হয়। সমস্ত উপাদান প্লেটগুলি ডিলেক্ট্রিকের বাইরে প্রসারিত হয়।এক প্লেট একটি শীতল জল পাইপ welded হয়, যা কভারের গ্রাউন্ডিং স্টাড বা গ্রাউন্ডিং প্লেটের সাথে সংযুক্ত হয়, যা সেই প্লেটের জন্য সামগ্রিক টার্মিনাল হিসাবে কাজ করে।
• দ্বিতীয় প্লেটটি হাউজ থেকে বিচ্ছিন্ন। এটি একটি সংযোগ প্লেটের মাধ্যমে বাসবারের সাথে সংযুক্ত হয় এবং কভারটিতে একটি পোরসিলিনের হাতা দিয়ে বেরিয়ে আসে।
• কেসিং:আচ্ছাদনটি আয়তক্ষেত্রাকার, হ্যান্ডলিংয়ের জন্য উভয় পাশে ঝালাই করা লিফটিং লগ সহ। কভারটিতে একটি নম্বরযুক্ত রড এবং একটি গ্রাউন্ডিং স্টাড বা গ্রাউন্ডিং প্লেট সহ একটি পোরসিলিনের আস্তিন রয়েছে।

• ক্যাপাসিটরগুলি কম্পন ছাড়াই ইনস্টল করা উচিত। হিটারগুলির কাছে ইনস্টল করার অনুমতি দেওয়া হয়,যদি অ-জ্বালনযোগ্য উপকরণগুলি ক্যাপাসিটরগুলির চারপাশে একটি শক্ত পার্টিশন প্রাচীর গঠন করে বা ক্যাপাসিটরগুলি পৃথক ধাতব ক্যাবিনেটে থাকে.
• ক্যাপাসিটর শীতল জল পাইপ ক্ষতি রোধ করার জন্য, ইনস্টলেশন সাইটে পরিবেষ্টিত তাপমাত্রা ± 2 °C এর নিচে পড়া উচিত নয়।
• ক্যাপাসিটরগুলি উল্লম্বভাবে ইনস্টল করা উচিত (উপরে মুখোমুখি পোরসেলান বুশিং) । তাদের পোরসেলান বুশিং দ্বারা ক্যাপাসিটরগুলি সরানো কঠোরভাবে নিষিদ্ধ।ক্যাপাসিটারগুলির মধ্যে সর্বনিম্ন 20 মিমি দূরত্ব বজায় রাখা.
• ক্যাপাসিটার কুলিং ওয়াটার পাইপগুলির মধ্যে এবং কুলিং ওয়াটার পাইপ এবং জল উত্স পাইপগুলির মধ্যে সংযোগগুলি নমনীয় রাবার পায়ের পাতার মোজাবিশেষ ব্যবহার করতে হবে। কুলিং ওয়াটার পাইপগুলি সিরিয়ায় সংযুক্ত হতে পারে,কিন্তু তিন ক্যাপাসিটর অতিক্রম করে নাজল নিষ্কাশন পাইপগুলিকে ঢেকে রাখা উচিত নয় এবং সর্বদা জল স্রাব পর্যবেক্ষণের জন্য সহজেই পর্যবেক্ষণযোগ্য স্থানে স্থাপন করা উচিত।
• ইনপুট এ শীতল জল তাপমাত্রা +30 °C অতিক্রম করা উচিত নয়, এবং আউটপুট এ +35 °C অতিক্রম করা উচিত নয়।
• যখন একাধিক শীতল জল পাইপকে সিরিজে সংযুক্ত করা হয় (তিনটি ইউনিট অতিক্রম না করে), প্রবেশ এবং প্রস্থান জল মধ্যে তাপমাত্রা পার্থক্য নিয়ন্ত্রিত করার জন্য জল চাপ এবং প্রবাহ হার সামঞ্জস্য করুন।আউটলেট তাপমাত্রা +35°C অতিক্রম না করে তা নিশ্চিত করাশীতল জল প্রবেশের চাপ 4 বায়ুমণ্ডল অতিক্রম করা উচিত নয়।
• যদি কোনো ত্রুটির কারণে পানি সরবরাহ বন্ধ হয়ে যায়, তাহলে তাৎক্ষণিকভাবে ক্যাপাসিটরের পাওয়ার সাপ্লাই বন্ধ করে দিন।সম্পূর্ণরূপে ঠান্ডা জল পাইপ থেকে সব জল ড্রেন.
• ক্যাপাসিটর উপর সমান্তরালভাবে একাধিক গ্রুপ টার্মিনাল ব্যবহার করার সময়, নমনীয় সংযোগ প্লেট ব্যবহার করুন। প্রধান আউটপুট টার্মিনাল নমনীয় সংযোগ প্লেট থেকে সংযুক্ত করা আবশ্যক,কোনো পৃথক গ্রুপ টার্মিনাল থেকে নয়সংযোগ প্লেটের ক্রস-সেকশন এলাকা 2.5 সেমি 2 এর কম হতে পারে না।
• যদি লাইনের ভোল্টেজ ক্যাপাসিটরের নামমাত্র ভোল্টেজ অতিক্রম করে, তাহলে সিরিজে সংযুক্ত ক্যাপাসিটরগুলির সংখ্যা সামঞ্জস্য করুন অথবা সিরিজে কাজ করে এমন ক্যাপাসিটরগুলির টার্মিনালগুলি সমান্তরালভাবে সংযুক্ত করুন।
