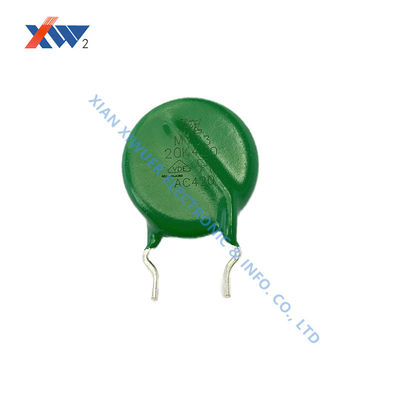

MYG3 10K 420 সিলিকন রজন লেপ এবং ওভারজাক সুরক্ষার জন্য দ্বিপাক্ষিক সিমেট্রিকাল ভি / আই বৈশিষ্ট্য সহ ধাতব অক্সাইড ভেরিস্টর

MYG3 10K 420 সাধারণ মেটাল অক্সাইড ভ্যারিস্টর পাওয়ার সোর্স অ্যারেস্টার একটি মেটাল অক্সাইড ভ্যারিস্টর বা MOV হল নীল বা কমলা রঙের গোলাকার উপাদান যা আপনি সাধারণত যেকোনো পাওয়ার সাপ্লাই সার্কিটের AC ইনপুট সাইডে দেখতে পান। মেটাল অক্সাইড ভ্যারিস্টরকে অন্য ধরনের পরিবর্তনশীল রেজিস্টর হিসাবে বিবেচনা করা যেতে পারে যা এর উপর প্রয়োগ করা ভোল্টেজের উপর ভিত্তি করে এর প্রতিরোধ ক্ষমতা পরিবর্তন করতে পারে। যখন একটি MOV এর মধ্য দিয়ে উচ্চ কারেন্ট প্রবাহিত হয়, তখন এর প্রতিরোধ ক্ষমতা কমে যায় এবং এটি একটি শর্ট সার্কিটের মতো কাজ করে। তাই MOV গুলি সাধারণত একটি ফিউজের সাথে সমান্তরালভাবে ব্যবহার করা হয়, সার্কিটগুলিকে উচ্চ ভোল্টেজ স্পাইক থেকে রক্ষা করার জন্য। এই নিবন্ধে, আমরা MOV কার্যকারিতা সম্পর্কে আরও জানব এবং কীভাবে আপনার ডিজাইনগুলিতে এটি ব্যবহার করে আপনার সার্কিটগুলিকে ভোল্টেজ স্পাইক থেকে রক্ষা করবেন। আমরা MOV এর বৈদ্যুতিক বৈশিষ্ট্য এবং আপনার ডিজাইনের প্রয়োজনীয়তা অনুসারে কীভাবে একটি MOV নির্বাচন করবেন তাও জানব।

MOV (varistors নামেও পরিচিত) সাধারণত ফিউজের সাথে সমান্তরালভাবে সার্কিটের সাথে ব্যবহার করা হয় যা সুরক্ষিত করতে হবে। নিচের ছবিটি ইলেকট্রনিক্স সার্কিটে MOV কিভাবে ব্যবহার করতে হয় তা দেখায়। যখন ভোল্টেজ রেট করা সীমার মধ্যে থাকে তখন MOV এর প্রতিরোধ ক্ষমতা খুব বেশি থাকে এবং তাই সমস্ত কারেন্ট সার্কিটের মধ্য দিয়ে প্রবাহিত হয় এবং MOV এর মধ্য দিয়ে কোনো কারেন্ট প্রবাহিত হয় না। কিন্তু যখন মেইন ভোল্টেজে একটি ভোল্টেজ স্পাইক ঘটে, তখন এটি সরাসরি MOV এর উপর দেখা যায় কারণ এটি AC মেইনসের সমান্তরালে স্থাপন করা হয়। এই উচ্চ ভোল্টেজ MOV এর প্রতিরোধ ক্ষমতাকে খুব কম মানে কমিয়ে দেয়, এটিকে শর্টের মতো দেখায়। এটি MOV এর মধ্য দিয়ে একটি বড় কারেন্ট প্রবাহিত হতে বাধ্য করে যা ফিউজ উড়িয়ে দেবে এবং সার্কিটকে মেইন ভোল্টেজ থেকে সংযোগ বিচ্ছিন্ন করবে। ভোল্টেজ স্পাইকের সময় ত্রুটিপূর্ণ উচ্চ ভোল্টেজ খুব শীঘ্রই স্বাভাবিক মানে ফিরে আসবে, সেই ক্ষেত্রে, কারেন্ট প্রবাহের সময়কাল ফিউজ উড়িয়ে দেওয়ার জন্য যথেষ্ট হবে না এবং ভোল্টেজ স্বাভাবিক হলে সার্কিট স্বাভাবিক অপারেশনে ফিরে আসবে। কিন্তু, প্রতিবার একটি স্পাইক সনাক্ত করা হলে MOV এটিকে শর্ট করে সার্কিটকে সাময়িকভাবে সংযোগ বিচ্ছিন্ন করে এবং প্রতিবার উচ্চ কারেন্ট দ্বারা নিজেকে ক্ষতিগ্রস্ত করে। তাই যদি আপনি কোনো পাওয়ার সার্কিটে একটি ক্ষতিগ্রস্ত MOV খুঁজে পান তবে এটি সম্ভবত কারণ সার্কিটটি অনেক ভোল্টেজ স্পাইকের মধ্য দিয়ে গেছে।

দ্রষ্টব্য: +=UL 1449 ফাইল E321175(S)--সার্জ প্রোটেকটিভ ডিভাইস, □=UL 1449 ফাইল E181155(N)--অ্যাক্রস-দ্য-লাইন অ্যাপ্লিকেশন, △=C--UL CSA C22.2 ফাইল E321175(S) এর জন্য মিমি-তে মাত্রা
