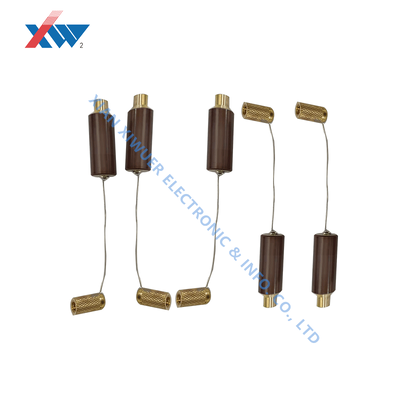

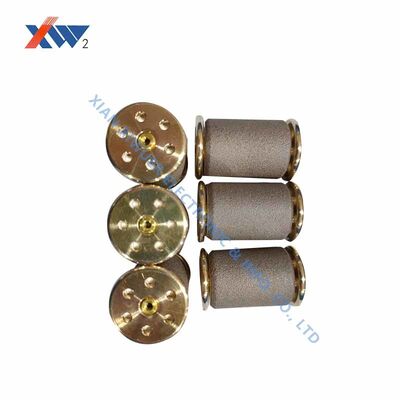

কম আংশিক স্রাব সহ 3.6kV–40.5kV VPIS এবং MV সেন্সরের জন্য কাস্টমাইজযোগ্য VDIS সিরামিক ক্যাপাসিটর রড
পণ্যের বিবরণ
| মাউন্ট টাইপ | গর্তের মাধ্যমে | ভোল্টেজ রেটিং | 2000 ভি |
|---|---|---|---|
| কাজের তাপমাত্রা পরিসীমা | 50℃~+125℃ | ক্যাপাসিট্যান্স | 10pF থেকে 1µF |
| মাত্রা | টি: 22.0 মিমি | ভোল্টেজ সহ্য করে | 70kV ,50Hz · 1 মিনিট |
| ভোল্টেজরেটিং | 100V থেকে 10kV | অস্তরক ক্ষতি | 1V，1KHz (20-25)℃ ＜ 0.0040 |
| জীবন | 10 বছর | অ্যাপ্লিকেশন | উচ্চ ভোল্টেজ পাওয়ার সাপ্লাই, পালস সার্কিট, চিকিৎসা সরঞ্জাম |
| পণ্যের নাম | হাই ভোল্টেজ সিরামিক ক্যাপাসিটর | সীসা ওয়্যার | Φ0.48 মিমি |
| আবেদন | এমভি সুইচগিয়ার এবং আরএমইউতে অব্যবহৃত কেবল পোর্ট সিল করা | ক্যাপাসিট্যান্স এ | 1V ,1kHz ,(20-25)℃ 150PF±10% |
| সমাপ্তি | টিন/সীসা বা সীসা-মুক্ত |
পণ্যের বর্ণনা
3.6kV–40.5kV VPIS এবং MV সেন্সরের জন্য কাস্টমাইজযোগ্য VDIS সিরামিক ক্যাপাসিটর রড
আপনার মাঝারি-ভোল্টেজ সরঞ্জাম, আমাদের মধ্যে বিরামবিহীন একীকরণের জন্য ডিজাইন করা হয়েছেভিডিআইএস সিরামিক ক্যাপাসিটর রডভোল্টেজ উপস্থিতি নির্দেশক সিস্টেম (VPIS) এবং ক্যাপাসিটিভ ভোল্টেজ সেন্সরগুলির একটি বিস্তৃত পরিসরে ফিট করার জন্য তৈরি করা হয়েছে। এই রডগুলি 3.6kV থেকে 40.5kV সুইচগিয়ারে নির্ভরযোগ্য ভোল্টেজ সনাক্তকরণের জন্য প্রয়োজনীয় সুনির্দিষ্ট ক্যাপাসিট্যান্স প্রদান করে, গুরুত্বপূর্ণ অস্তরক উপাদান হিসাবে কাজ করে।
আমরা আপনার সঠিক ডিজাইনের প্রয়োজনীয়তার সাথে মেলে ক্যাপাসিট্যান্স মান, থ্রেডের ধরন এবং শারীরিক মাত্রা সহ বিস্তৃত কাস্টমাইজেশন বিকল্পগুলি অফার করি। আমাদের রডগুলি সুসংগত কর্মক্ষমতা, কম আংশিক স্রাব এবং আন্তর্জাতিক মানগুলির সাথে সম্মতি নিশ্চিত করার জন্য তৈরি করা হয়।
মূল বৈশিষ্ট্য
- সম্পূর্ণরূপে কাস্টমাইজযোগ্য: মাত্রা, ক্যাপাসিট্যান্স এবং স্ক্রু থ্রেডগুলি আপনার আঁকার জন্য তৈরি
- ওয়াইড ভোল্টেজ কভারেজ: 3.6kV, 7.2kV, 12kV, 24kV, 40.5kV সিস্টেম
- নিম্ন আংশিক স্রাব নকশা: <10pC (কঠোর MV সরঞ্জাম মান পূরণ করে)
- তাপমাত্রা এবং আর্দ্রতা অবস্থার উচ্চ স্থিতিশীলতা
- RoHS-সঙ্গত উপকরণ, কঠোর পরিবেশের জন্য উপযুক্ত
- স্ট্যান্ডার্ড এবং কাস্টম অর্ডারের জন্য দ্রুত সীসা সময়
- ব্যাপক প্রযুক্তিগত সহায়তা এবং ডেটাশিট প্রদান করা হয়েছে
অ্যাপ্লিকেশন
- VPIS/VDIS সিস্টেমের জন্য OEM প্রতিস্থাপন অংশ
- কাস্টম এমভি সুইচগিয়ার এবং আরএমইউ ডিজাইন
- ক্যাপাসিটিভ ভোল্টেজ বিভাজক সমাবেশ
- Epoxy রজন ঢালাই ট্রান্সফরমার এবং সেন্সর
- পাওয়ার ডিস্ট্রিবিউশন প্যানেল এবং কন্ট্রোল ক্যাবিনেট
প্রযুক্তিগত বিশেষ উল্লেখ
| প্যারামিটার | বিস্তারিত |
|---|---|
| অপারেটিং ভোল্টেজ | 3.6kVAC ~ 40.5kVAC |
| ক্যাপাসিট্যান্স টলারেন্স | ±20% (কাস্টম সহনশীলতা উপলব্ধ) |
| অস্তরক শক্তি | MV সরঞ্জামের জন্য IEC/GB মান পূরণ করে |
| পরীক্ষার ফ্রিকোয়েন্সি | 1kHz ±20% |
| কাস্টমাইজেশন | মাত্রা, থ্রেডের ধরন, ক্যাপাসিট্যান্স এবং প্যাকেজিং |
| কোয়ালিটি স্ট্যান্ডার্ড | ISO 9001 প্রত্যয়িত উত্পাদন |
