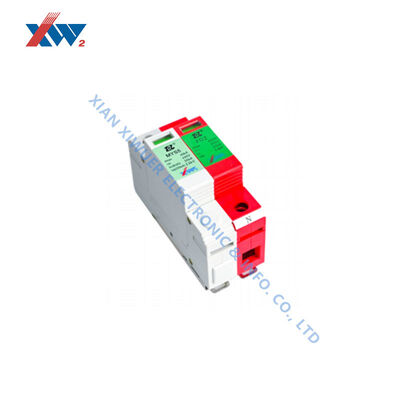

TT TN সিস্টেম মডুলার সার্জ প্রতিরক্ষামূলক ডিভাইস 1 1 সার্কিট একক ফেজ পাওয়ার লাইন লাইটনিং অ্যারেস্টার

টিটি এবং টিএন সিস্টেমের জন্য ডিজাইন করা এই 1P + এনপিই ওভারজার্জ সুরক্ষা ডিভাইসটি 230V এ এল-এন এবং এন-পিই লাইনগুলি রক্ষা করার জন্য 1 + 1 সার্কিট ব্যবহার করে। এটি 20kA নামমাত্র এবং 40kA সর্বোচ্চ নিষ্কাশন বর্তমান পরিচালনা করে,সুরক্ষা 1 পর্যন্ত.5kV এবং 25ns প্রতিক্রিয়া. 35mm DIN রেল ইউনিট TN-S ক্যাবিনেট ফিট করে।

পণ্যের সংক্ষিপ্ত বিবরণ

দ্যMYS5-385/20-1P+NPE সিরিজের সার্জ প্রোটেকশন ডিভাইস (SPD)এটি একটি উচ্চ-কার্যকারিতা বজ্রপাত সুরক্ষা এবং অতিরিক্ত ভোল্টেজ সুরক্ষা ডিভাইস যা বিশেষভাবে নিম্ন-ভোল্টেজ শক্তি বিতরণ সিস্টেমের জন্য ডিজাইন করা হয়েছে।এই পণ্যটি EN 61643-11 এবং IEC 61643-11 মানগুলির সাথে কঠোরভাবে মেনে চলে, ক্লাস 2 / ক্লাস II (টাইপ 2) ওভারজার্জ সুরক্ষা ডিভাইস হিসাবে শ্রেণীবদ্ধ। এটিতে 230V (50/60Hz) এর নামমাত্র এসি ভোল্টেজের সাথে 1P + NPE তারের কনফিগারেশন রয়েছে।এটি কার্যকরভাবে L-N এবং N-PE লাইন রক্ষা করে, এটিকে এক-ফেজ TN-S এবং অন্যান্য গ্রাউন্ডিং সিস্টেমের জন্য উপযুক্ত করে তোলে, ডাউনস্ট্রিম সরঞ্জামগুলির জন্য একটি নির্ভরযোগ্য বজ্র সুরক্ষা বাধা সরবরাহ করে।

চমৎকার বৈদ্যুতিক সুরক্ষা কর্মক্ষমতা

মূল বৈদ্যুতিক পরামিতিগুলির ক্ষেত্রে, এই সিরিজটি অসামান্য নিষ্কাশন এবং ভোল্টেজ সীমাবদ্ধ করার ক্ষমতা প্রদর্শন করে।8/20μs) উভয় L-N এবং N-PE লাইন জন্য 20kA পর্যন্ত হয়, এবং সর্বোচ্চ স্রাব বর্তমান (আইএমএক্স) 40kA পৌঁছায়, এটি সহজেই শক্তিশালী বজ্রপাত বা বিদ্যুৎ গ্রিড surge প্রভাব প্রতিরোধ করতে পারবেন।L-N মেরু ≤1 এ নিয়ন্ত্রিত হয়.9kV, যখন এন-পিই মেরু ≤1.5kV হিসাবে কম, নিশ্চিত যে অবশিষ্ট ভোল্টেজ একটি নিরাপদ পরিসীমা মধ্যে নিষ্ক্রিয় করা হয়। উপরন্তু, পণ্য অত্যন্ত দ্রুত প্রতিক্রিয়া সময় বৈশিষ্ট্যঃL-N এর জন্য ≤25ns এবং N-PE এর জন্য ≤100nsএটি দ্রুত চালিত হয় এবং ক্ষণস্থায়ী ওভারভোল্টেজ ঘটার মুহুর্তে স্রাব হয়, সংবেদনশীল সরঞ্জাম রক্ষা করে।

শক্ত শারীরিক নকশা এবং পরিবেশগত অভিযোজনযোগ্যতা

এই এসপিডি সিরিজের নকশা সম্পূর্ণরূপে শিল্প ও বেসামরিক বিতরণ বাক্সগুলির ইনস্টলেশন প্রয়োজনীয়তা বিবেচনা করে। পণ্যটি স্ট্যান্ডার্ড 35 মিমি ডিআইএন রেল মাউন্ট ব্যবহার করে (এন 60715 অনুসারে) ।হাউজিং উল 94 V-0 শিখা retardant রেটিং পূরণ থার্মোপ্লাস্টিক উপাদান তৈরি করা হয়, আইপি 20 এর সুরক্ষা ডিগ্রি সহ, এটিকে অভ্যন্তরীণ ইনস্টলেশনের জন্য উপযুক্ত করে তোলে। এটির একটি বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা রয়েছে এবং -40 ডিগ্রি সেলসিয়াস থেকে +70 ডিগ্রি সেলসিয়াস পর্যন্ত চরম পরিবেশে স্থিতিশীলভাবে কাজ করতে পারে।তারের জন্য, এটি 1.5mm2 থেকে 35mm2 (স্ট্র্যান্ডড তারের) / 25mm2 (নমনীয় তারের) থেকে কন্ডাক্টর ক্রস-সেকশন সমর্থন করে। টার্মিনালগুলি 3.0Nm±10 এর প্রস্তাবিত টর্ক সহ M5 স্ক্রু ব্যবহার করে,এবং এটি একটি পরিষ্কার সবুজ / লাল দ্বৈত রঙের অপারেটিং অবস্থা এবং সুবিধাজনক রুটিন পরিদর্শন এবং রক্ষণাবেক্ষণের জন্য ত্রুটি নির্দেশক উইন্ডো আছে.

স্মার্ট মনিটরিং এবং পার্থক্যযুক্ত সুবিধা (এনএস সংস্করণ)

এই সিরিজ দুটি ঐচ্ছিক মডেল সরবরাহ করেঃ স্ট্যান্ডার্ড সংস্করণ (MYS5-385/20-1P+NPE) এবং স্মার্ট রিমোট সিগন্যালিং সংস্করণ (MYS5-385/20-1P+NPE (NS)) ।উভয়ই মূল বজ্রপাত সুরক্ষা পরামিতি সম্পূর্ণরূপে অভিন্ন, কিন্তু(NS) সংস্করণ এছাড়াও একটি ভাসমান সুইচিং যোগাযোগ বৈশিষ্ট্যযুক্ত একটি দূরবর্তী সংকেত টার্মিনাল দিয়ে সজ্জিত করা হয়এই রিমোট সিগন্যালিং ইন্টারফেসটি 125VAC / 1A এর এসি সুইচিং ক্ষমতা এবং 30VDC / 0.5A এর DC সুইচিং ক্ষমতা সমর্থন করে (সংযোগ তারের ক্রস-বিভাগঃ 0.2mm2, M2 স্ক্রু, টর্ক 0.25Nm) ।এই রিমোট সিগন্যালিং ফাংশনের মাধ্যমে, অপারেশন এবং রক্ষণাবেক্ষণ কর্মীরা দূরবর্তী অবস্থান থেকে একটি পর্যবেক্ষণ সিস্টেম বা অ্যালার্ম ডিভাইসে এসপিডির ত্রুটির অবস্থা (যেমন অবনতি বা ব্যর্থতা) প্রেরণ করতে পারে,বজ্রপাতে সুরক্ষা সরঞ্জামগুলির বুদ্ধিমান এবং দূরবর্তী ব্যবস্থাপনা অর্জনএটি সিস্টেমের নির্ভরযোগ্যতার জন্য অত্যন্ত উচ্চ প্রয়োজনীয়তার সাথে দৃশ্যকল্পগুলির জন্য বিশেষভাবে উপযুক্ত, যেমন একা বেস স্টেশন এবং শিল্প অটোমেশন নিয়ন্ত্রণ ক্যাবিনেট।
